一直以來,都有利用型芯或推桿間隙進行輔助排氣。當排氣槽竄料時,型芯就會失去排氣效果,頂針也會拉傷,甚至斷裂。而且排氣效果較差。以下是改良后的排氣芯,經過充分驗證,效果很好。

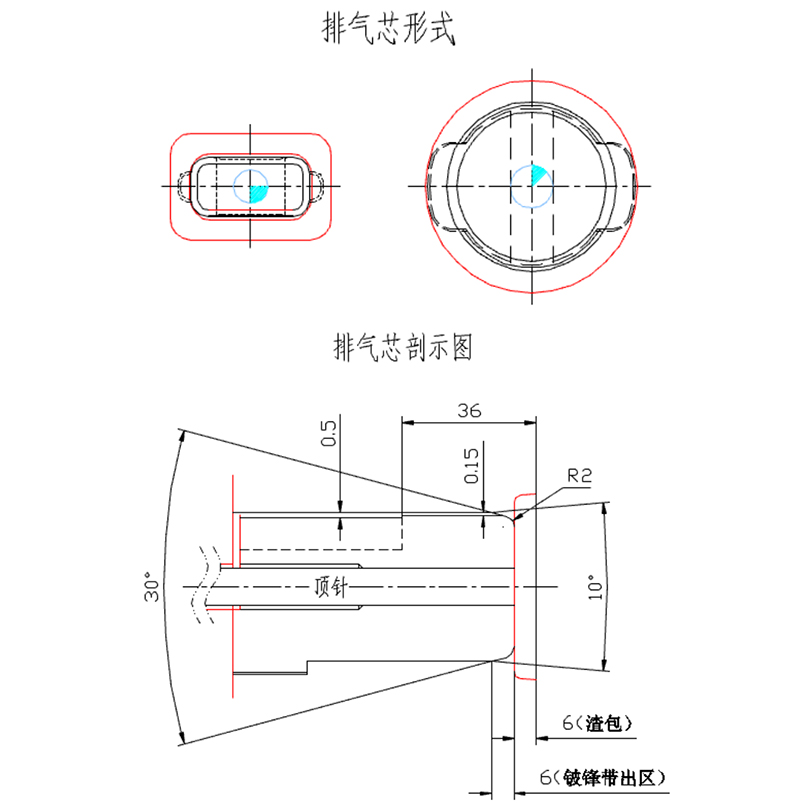

1) 排氣芯的基本結構形式。
與傳統的利用型芯或推桿間隙排氣的主要區別在于,把型芯與推桿合體,增加了一個鈹鋒帶出區。有了這個區,就能把竄料帶出,從而保持排氣槽的通暢。

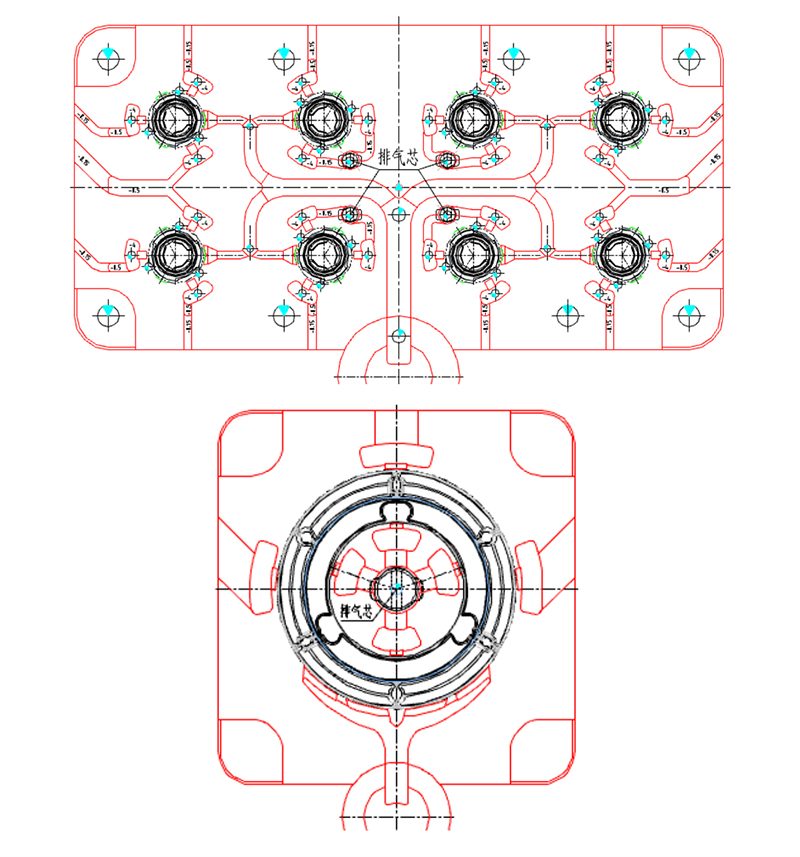

2) 排氣芯的應用實例。
一般情況下,排氣芯是應用在排氣槽難以開到模外的地方。應用時分以下兩種:

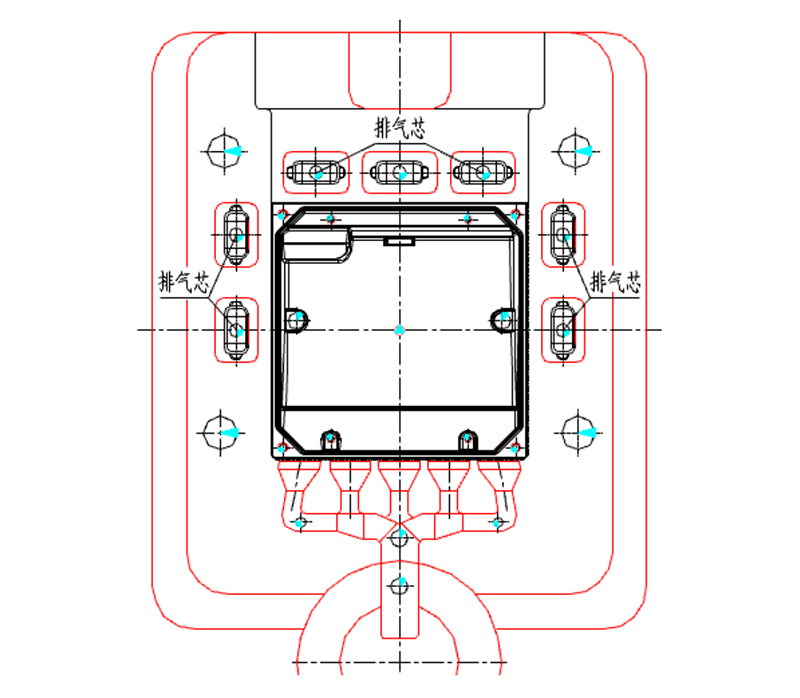

A. 只做后級的排氣。即放在正常渣包的后一級,自身渣包區和頂針只在竄料時才起作用。
B. 直接用于渣包的排氣。
注:此模具的結構特點是模芯的分型面低于??蚍中兔婧芏?,不利于開排氣槽和保證其順暢。

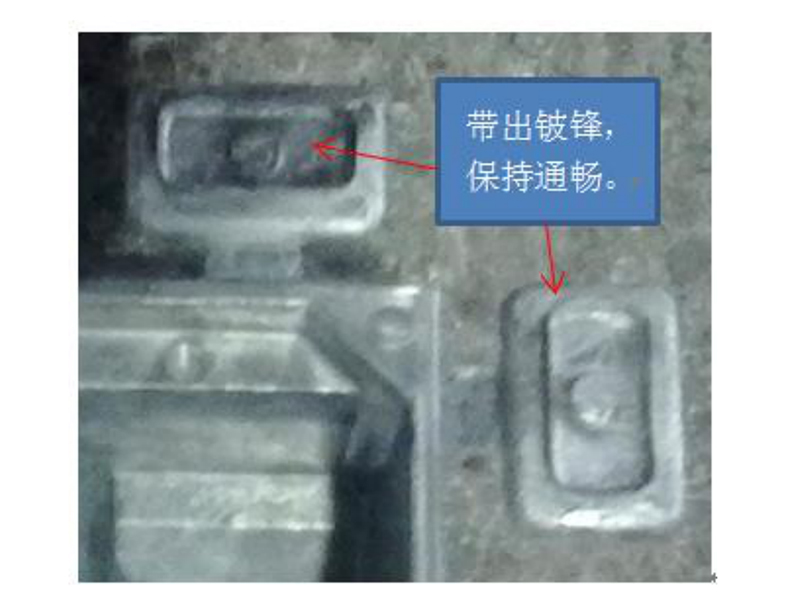

改良后的排氣芯,經過充分驗證,使用效果很好。而且,形式還可以再靈活多變一點。如割成不規則形狀,用斜度代替掛臺等等,只要基本原理的應用不變就行。
